一、工作原理簡介

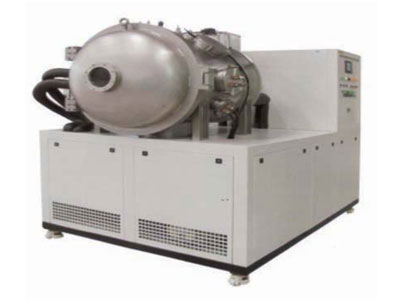

　　熱真空試驗箱是通過真空機組(渦輪分子泵、機械泵等)對真空室抽氣，形成高真空環境，配合電熱絲或液氮制冷功能，模擬-100℃~125℃的太空環境。

　　其核心部件包括熱沉(通常采用1.5mm紫銅板腔體)、液氮盤管、電磁閥及金屬波紋管等。

　　二、典型故障現象

　　當設備出現"真空度在2X10?3Pa條件下突然劣化至2.5X10?2Pa"時，需重點關注以下環節：

　　真空機組異常(分子泵、機械泵)

　　電氣控制系統故障

　　制冷系統密封失效

　　三、系統化排查流程

　　(1)真空機組檢查

　　斷開制冷控制，關閉制冷閥

　　檢查真空計通訊接口是否松動

　　監測分子泵轉速是否穩定

　　驗證機械泵抽氣能力

　　(2)電氣系統診斷

　　檢測常溫和高溫狀態下真空曲線

　　確認主電源至電磁閥的線路導通性

　　檢查控制軟件參數設置

　　(3)制冷系統檢測

　　緊固所有抽氣接口螺絲

　　在液氮入口充入0.5kg/cm2氮?dú)庠噳?/p>

　　觀察高真空規顯示值波動情況

　　四、典型故障案例

　　某設備在-55℃保溫階段出現真空度驟降，經排查發現：

　　電磁閥與金屬波紋管連接處漏氣

　　塑料密封墊片因長期冷熱交替老化開裂

　　熱沉外部液氮管路因熱脹冷縮產生微泄漏

　　五、維修方案

　　更換老化密封件

　　重新焊接電磁閥閥桿

　　采用金屬纏繞墊替代塑料墊片

　　定期檢查管路連接件扭矩值

　　六、預防性維護建議

　　建立關鍵部件更換周期表(如密封件每2000小時更換)

　　每次試驗前進行氮?dú)獗簻y(cè)試

　　定期校準真空計和溫度傳感器

　　液氮系統停用時需完全排空并干燥

　　通過系統化排查和針對性維護，可確保熱真空試驗箱持續穩定運行，為航天器組件、電子器件等提供可靠的空間環境模擬測試條件。
